產品描述

FLY-1B 型風量儀采用皮托管式原理,對風壓進行多點、多次自動檢測，產生平均風量（m3/h）具有正確、快速、簡便的特點，廣泛應用于暖通空調、凈化技術等行業進行風口和管道風量的直接測定，從而對集中空調的風量實施綜合管理及溫度、濕度、潔凈度等參數的自動控制。
FLY-1B 型風量儀可以進行進風口和回風口的測量，為客戶帶來便利。FLY-1B 型風量儀根據國外同類產品的先進技術，每一臺 FLY-1B 型風量儀的出廠都通過嚴格的孔板式標準風洞裝置進行多點風量校正，為用戶直接測定風量提供可靠的保證。
使用環境條件：溫 度：5～35℃、相對濕度：15%～ 70%RH、嚴禁測量腐蝕性氣體

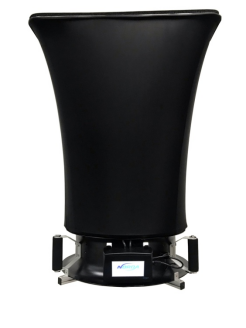

產品展示





產品名稱	FLY-1	FLY-1B	FLY-50T
風量范圍	150-3500 m3/h	80-4200 m3/h	50-4300 m3/h
精度	F.s滿量程5%	3%±10m3/h	3%±10m3/h
數據存儲	5000組	20000組	30萬組
差壓			●
矩陣風速			可選配
風口尺寸		●	●
風速換算		●	●
溫濕度		●	●
背壓補償		●	●
大氣壓顯示			●
用戶權限管理	●	●	●
PDF導出		可選配	●
日志功能		可選配	●
USB數據導出功能	●	●	●
數據分析軟件		可選配	●
無線遙控功能		可選配	●



概述

風量罩主要由三個部分構成：風量罩體、基座和PDA。風量罩體主要用于采集風量，將風匯集至基座上的風速均勻器上。在風速均勻器上裝有風壓傳感器，傳感器將風速的變化反應出，再根據基座的尺寸將風量計算出來。風量罩的顯示采用PDA，液晶屏顯示直觀，可以直接得到風速、風溫和風量的數據，也可以設置記錄時間間隔進行連續的數據記錄，以便對數據進行分析。測量和記錄的數據被記錄在存儲卡上，可以通過計算機的串口將數據傳遞到PC機上以及做進一步的應用。
集中空調系統中風口處的氣流比較復雜，由于不能在分支管處測量，才在風口處測量，一般采用風口風量罩和風口風速法。相對于風口風速法，風量罩能迅速準確地測量風口平均通風量，無論是安裝在天花板、墻壁上的送、回、排風口，配備相應的傳感器都可以直接讀出風量、壓力和溫濕度，尤其適用于散流器式風口。使用時將風量罩口緊貼風口面，使風口完全罩住，風口宜位于風量罩體的中間位置，就可以直接讀取風量數值。
風量罩體與風口尺寸相差較大時會造成較大的測量誤差，所以需要選用尺寸相近的風量罩體進行測量。風量罩體的長邊長度不得超過風口的長邊長度的3倍；風口面積不應小于風量罩體邊界面積的15%。
當風口風量較大時，風量罩體和測量部分的節流對風口的阻力會增加，造成風量下降較多，為了消除這部分的風口風量較少，需要進行背壓補償。依據讀取的風量值，考慮是否需要進行背壓補償，當風量值≤1500m³/h時，無需進行背壓補償，所讀風量值即為所測風口的風量值；當風量值>1500 m³/h時，使用背壓補償擋板進行背壓補償，讀取儀表顯示值即為所測的風口補償后風量值。
